鈦合金板

　　一 適用范圍

　　1、本節規定適用于船舶或海洋工程用厚度在 3mm 及以上的鈦合金板。

　　2.、采用本節規定以外的鈦合金板，應將其化學成分、力學性能和應用場合等資料提交 CCS 審核，經同意后，可按公認的有關標準驗收。

　　二 制造

　　1、鈦合金板應由經 CCS 認可的工廠生產。

　　2、除本節規定以外，鈦合金的制造和試驗應符合本篇第 1 章和第 2 章的有關規定。

　　3、鈦合金的熔煉應在真空條件下進行。若采用真空自耗爐重熔冶煉，其自耗電極禁止使用鎢極氬弧焊焊接，且其熔煉次數應不少于 2 次，以保證材料的化學均勻性。

　　4、鈦合金板通常應采用軋制方法制造。

　　5、除合同規定外，鈦合金板通常以退火態交貨。

　　三 表面質量

　　1、板表面不應有影響使用的缺欠，如裂紋、起皮、氧化皮、折皺、金屬或非金屬夾雜物、過堿洗痕跡等。

　　2、鈦合金板的產品邊緣應平齊、無毛刺、外形尺寸和公差范圍應符合 CCS 接受的有關技術條件。

　　3、輕微的表面缺陷允許打磨去除。打磨一般應以軋制方向進行，打磨后的表面應形成平滑過渡，且厚度不低于技術條件所規定的最小厚度。不允許采用焊補的方法修整表面缺陷。

　　四 化學成分

　　鈦合金鑄錠廠應對每爐產品進行熔煉化學成分分析?；瘜W成分應滿足表一的要求。

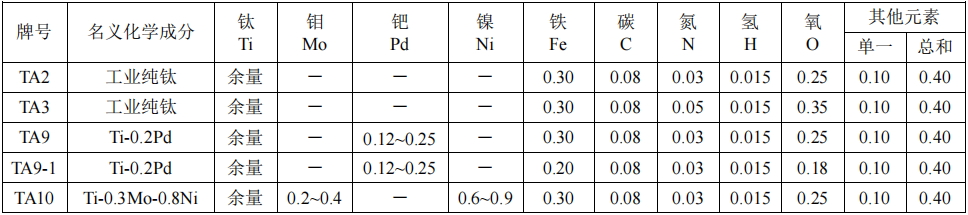

　　表一     鈦合金的化學成分(%)

　　注：表中數據除有區間的表示外，其他值均為最高限值。

　　五 力學性能

　　1、應在每批(同一爐號、同一制造方法、同一厚度、同一熱處理爐次)的板中至少抽取 1 張（當 一批板多于 4 張時，應抽取 2 張板），在板材的端部距板邊約 1/4 板寬處切取一個試料。

　　2、每塊試料中應按如下要求制取1 個拉伸試樣和1 組3 個夏比沖擊試樣(對板厚大于 10mm者) 和 2 個彎曲試樣：

　　(1) 拉伸試樣應采用本篇第 2 章表 2.2.2.1 中序號 1 的板狀比例試樣（但試樣寬度可為 12.5mm P7 試樣）；對厚度大于 40mm 者也可采用序號 2 的圓棒形比例試樣(但試樣直徑可為 5mm)，此時試樣的軸 線應位于板的 1/4 厚度處；

　　(2) 對板的厚度不大于 40mm 時，沖擊試樣應為試樣邊緣距板軋制表面不大于 2mm 處；若產品厚 度超過 40mm 時，試樣的軸線應位于板材的 1/4 厚度處。試樣軸線應垂直于軋制方向，試樣的缺口應垂 直于軋制面；

　　(3) 2 個彎曲試樣的受拉面應至少各保持一個原軋制面，且其軸線應垂直于軋制方向。試樣寬度為 15mm，對于厚度超過 5mm 的板，可單面減薄至 5mm。

　　3、力學性能的試樣制備和試驗應按本篇第 2 章相關規定進行。彎曲試驗應使板兩個軋制面均 受到試驗。

　　4、鈦合金的力學性能應滿足表二的規定。

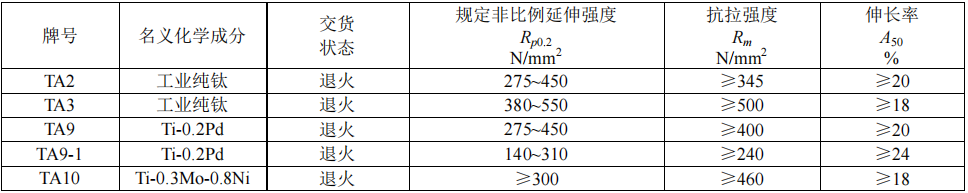

　　表二  鈦合金的力學性能

　　六 無損檢測

　　1、若合同規定對板應進行無損檢測時，應按合同要求進行無損檢測。

　　七 標識與證書

　　1、板制造廠對檢驗合格的每一件鈦板(薄板可疊放打包)在一個位置處清晰地標出 CCS 檢驗標 識和下列標記：

　　(1) 制造廠名；

　　(2) 材料的牌號和交貨狀態；

　　(3) 能夠追溯鈦材全部生產過程的編號或縮寫；

　　(4) 如訂貨方有要求時，可標上訂貨合同號或其他識別標記。

　　2、每批板應附有材料的合格證書。合格證書應至少包括下列內容：

　　(1) 訂貨方名稱和合同號；

　　(2) 材料的牌號、爐批號和交貨狀態；

　　(3) 材料的規格和數量；

　　(4) 材料化學成分和力學性能。

　　鈦及鈦合金管

　　一 一般規定

　　1、本節規定適用于船舶和海洋工程一般用途的鈦及鈦合金管。

　　2、采用本節規定以外的鈦及鈦合金管，應將其化學成分、力學性能和應用場合等資料提交 CCS 審核，經同意后，可按公認的有關標準驗收。

　　二 制造

　　1、鈦及鈦合金管應由經 CCS 認可的工廠生產。

　　2、除本節規定以外，鈦合金管的制造和試驗應符合本篇第 1 章、第 2 章和第 4 章的有關規定。

　　3、鈦及鈦合金的熔煉應在真空條件下進行。若采用真空自耗爐重熔冶煉，應采用 2 次或以上 的重熔工藝，以保證材料的化學成分均勻性和組織均質性，并降低氧化和氮化夾雜物水平。

　　4、鈦合金管可采用軋制、焊接或焊接加軋制的方法制造。

　　5、焊接管可以退火態的軋制板帶卷制后，用 TIG 焊或 MIG 方法焊接而成。若需采用填充材 料時，采用的填充材料應與母材相適應。

　　6、鈦及鈦合金管的制造質量應符合本規范本篇第 4 章 4.1.3 的相關規定。

　　三 熱處理

　　1、除合同另有規定外，鈦及鈦合金管應以退火態交貨。

　　2、對于冷軋加工的管，通常應在不低于 540℃的溫度下進行退火；對熱加工的管，若加工終 止溫度不低于 760℃時，可不必進一步熱處理。

　　四 化學成分

　　鈦合金鑄錠廠應對每爐產品進行熔煉化學成分分析?；瘜W成分應滿足表三的要求。

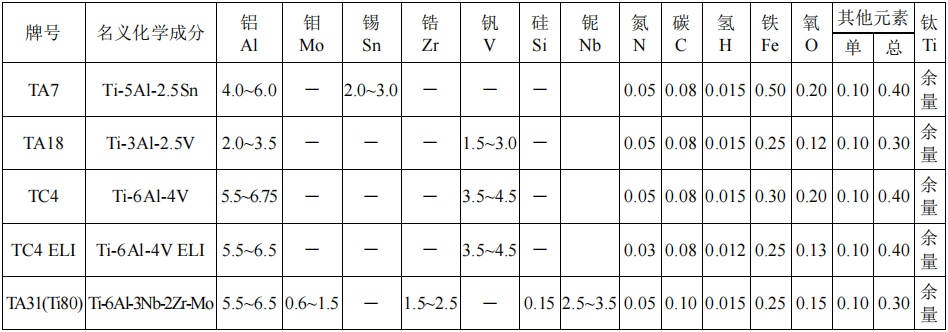

　　表三   鈦和鈦合金管的化學成分 (%)

　　注：表中數據除有區間的表示外，其他值均為最高限值。

　　五 力學性能

　　1、鈦管和鈦合金管可按批進行檢查和試驗。每批管材應由同一爐號、同一制造方法、同一規格、同一熱處理爐次的鈦管組成。

　　每批管材中按 2%的比例隨機抽取不少于 2 根，按下述要求進行取樣試驗：

　　(1) 每根管取一個拉伸試樣和一個壓扁試樣；

　　(2) 當訂貨方有要求，每根管截取一個彎曲試樣。

　　2、拉伸和壓扁試驗的試樣和試驗應符合本篇第 2 章的有關規定。壓扁試驗時，當管徑小于等 于 25.4mm 時，壓扁系數取 0.04；對管徑大于 25.4mm 時，壓扁系數取為 0.06。對 TA10 合金，壓扁系 數取為 0.04。

　　3、鈦及鈦合金管的力學性能應滿足表四的規定。

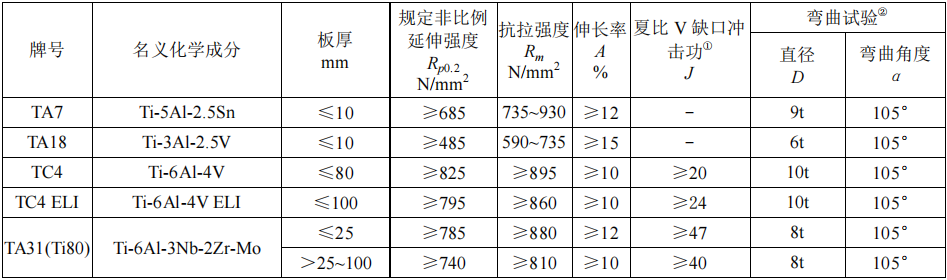

　　表四  鈦及鈦合金管的力學性能

　　六 無損檢測與液壓檢測

　　1、所有鈦和鈦合金管均應在制造廠進行無損檢測和液壓試驗。2、無損檢測可按公認標準(如 GB/T 12969)的規定進行渦流或超聲波檢測。

　　3、如無合同規定，液壓試驗的壓力可按下述公式確定。但一般對管徑不超過 76mm 的管，試 驗壓力不必超過 17.2MPa；對管徑超過 76mm 的管，試驗壓力也不必超過 19.3MPa。

　　式中： P ――試驗壓力，MPa；

　　k ――試驗壓力系數，對無縫管取 1，對焊接管取 0.85；

　　S ――管子的許用應力，一般取材料規定非比例延伸強度最小值的 50%，MPa；

　　t ――管壁厚度，mm；

　　D――管的名義外徑，mm。

　　4、液壓試驗時，試驗壓力應保持至少 5s，管材應不出現畸變或泄漏。

　　七 標識與證書

　　1、制造廠應在檢驗合格的每一根鈦管或鈦合金管上清晰地標出 CCS 標識和下列標記：

　　(1) 制造廠名或商標；

　　(2) 材料的牌號和規格；

　　(3) 能夠追溯鈦管全部生產過程的編號或縮寫。

　　2、每批管應附有材料的合格證書。合格證書應至少包括下列內容：

　　(1) 訂貨方名稱和合同號；

　　(2) 材料的牌號、爐批號和交貨狀態；

　　(3) 材料的規格和數量；

　　(4) 材料化學成分和力學性能。
